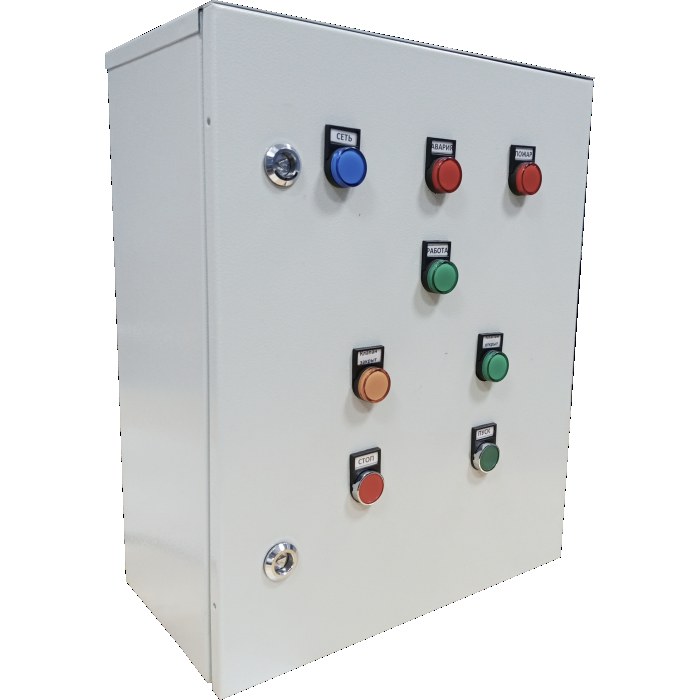

Шкаф управления вентиляцией AIRONE ШУ-ОВ

Шкаф управления AIRONE-ШУ-ОВ1

Как работает

Питание: ~3P/380В или ~1Р/220В, 50 Гц Диапазон рабочих температур: +5º..+40º С Условия эксплуатации: УХЛ4 по ГОСТ 15150, возможно исполнение УХЛ1, УХЛ3 Класс защиты: IP54 Корпус металлический или пластиковый Исполнение корпуса: навесное Подвод кабеля снизу.

Основные функции шкафа AIRONE-ШУ-ОВ1:

Шкаф включает в себя силовую часть, функции управления и контроля Защита от коротких замыканий и перегрузок в электрических цепях Управление вентилятором с питанием~1Р/220В, ~3Р/380В ВКЛ/ВЫКЛ вентилятора кнопками на шкафу управления Световая индикация на передней панели: «Сеть», «Работа», «Авария» Защита электродвигателя от перегрузки по току (встроенный автомат, уставка по номинальному значению двигателя). Возможность подключения преобразователей частоты (ПЧ) для регулирования оборотов двигателя Дистанционное управление вентилятором замыканием внешнего контакта (сухие контакты) Сблокированное управление воздушной подогрева клапана, заслонкой с запуском вентилятора, привод с возвратной пружиной, питание 220В Отключение вентиляционной системы по сигналу «ПОЖАР» пожарной сигнализации, сухой НЗ контакт Герметичный подвод кабеля через сальники в нижней части шкафа Привод воздушной заслонки без возвратной пружины, или привод с питанием =24В

Что это даёт

Где применяется

• управление вентиляторами общеобменных систем
• автоматика приточных и вытяжных установок

Как подобрать и смонтировать

Щит комплектуют под мощность и количество вентиляторов, режимы работы и схему автоматики объекта.

• Шкаф управления вентилятором AIRONE-ШУ-ОВ предназначен для эксплуатации в условиях умеренного (У) климата 4-й категории размещения по ГОСТ 15150-69. Категория размещения 4 предусматривает эксплуатацию в крытых помещениях с отоплением и с искусственной вентиляцией (регулирование температурных условий, нет низких температур, низкая концентрация пыли).
• Температура окружающей среды : от +1°С до +40°С для умеренного и холодного климата.

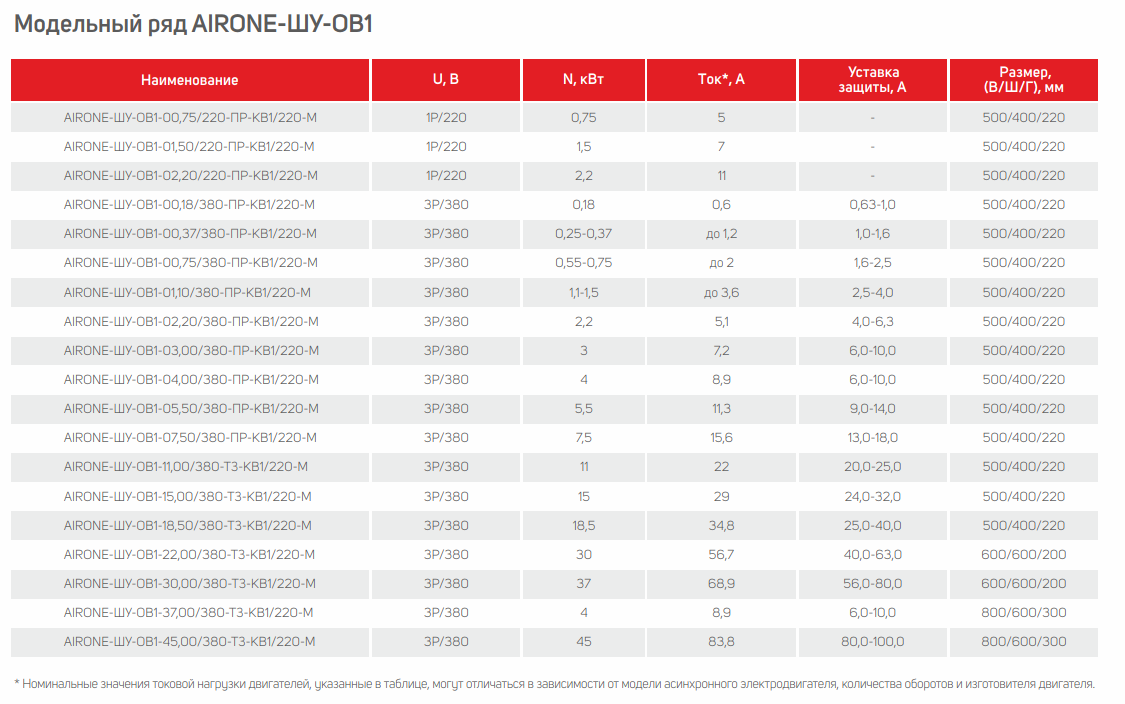

Схемы и габариты
