Breezart 12000 Aqua RR — приточно-вытяжная установка типоразмера 12000 м³/ч, водяной нагреватель, рекуператор роторный. Цифровая автоматика JetLogic с датчиками, сенсорным пультом и подключением по Modbus, уровень шума 58 дБА от корпуса, масса 670 кг.
Система цифровой автоматики JetLogic с датчиками и пульт JLV135 c Wi-Fi. Влагосодержание вытяжного воздуха в холодный период года не должно превышать 6 г/кг (соответствует 40% относительной влажности при температуре 20°С)
Функции автоматики
Управление клапаном смесительного узла калорифера для нагрева воздуха до заданной температуры, защита от замораживания
Регулировка скорости вентилятора, 10 ступеней
Контроль загрязненности воздушного фильтра (цифровой датчик давления)
Восемь недельных сценариев, функции «Комфорт» и «Рестарт»
Часы реального времени (не сбрасываются при сбое питания)
Возможность создания VAV-системы (требуется модуль JL208DP)
Подключение к системе «умный дом» по ModBus RTU или ModBus TCP
Удаленное управление с компьютера или смартфона / планшета
Структурная схема

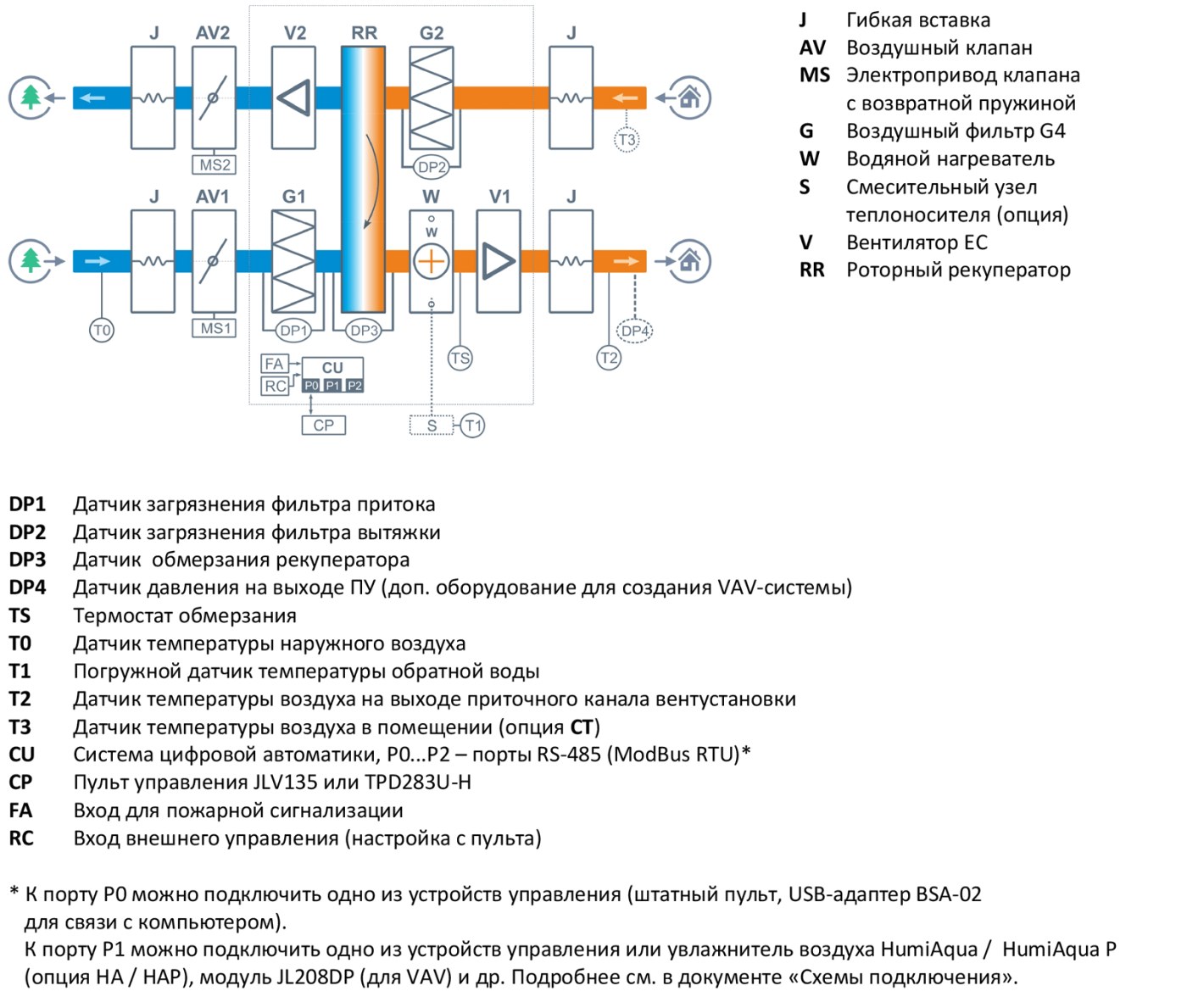

Структурная схема и условные обозначенияувеличить ↗
Вентиляционная характеристика
Зависимость внешнего статического давления от производительностиувеличить ↗
* На вентхарактеристике указана производительность приточного канала. Производительность вытяжного канала может регулироваться от 70% до 120% приточного канала. КПД рекуператора показано для соотношения расходов воздуха 1:1.
Эффективность рекуперации
КПД рекуператора по теплотеувеличить ↗
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры, ммувеличить ↗
Варианты исполнения
Сторона подключения
правая, левая
Тип крепления
горизонтальное напольное
Сторона тех. обслуживания
по стороне подключения
Сторона обслуживания фильтра
по стороне подключения, противоположенно стороне подключения
Компоновка ПВУ
вертикальная, Для обслуживания необходимо свободное пространство, не менее ширины (высоты) вентустановки
Присоединительные размеры: Вход и выход: гибкая вставка 800 x 800 мм Калорифер: 1 1/2" Н.Р. Смесит. узел с 3-х ход. вентилем: 1 1/4" В.Р. Смесит. узел с 2-х ход. вентилем: 1 1/4" Н.Р.
Совместимые опции
WEB
удаленное управление вентустановкой через web-интерфейс (штатно)
CT
поддержание температуры в помещении по доп. датчику температуры (каскадный регулятор)
DC
выход "сухие контакты" для управления ККБ типа On/Off (несовместимо с PC)
PC
выход 0-10В для управления инверторным ККБ (несовместимо с DC)
GH
сигнал для включения котла или его переключения на повышенную мощность
Дополнительное оборудование
TPD-Gate
шлюз Modbus RTU - Modbus TCP с проводным Ethernet подключением (на базе пульта TPD)
JL208DP
модуль на 4 зоны для создания VAV-системы (в комплекте трубка 1м и адаптер)
внешний электрический преднагреватель для регионов с холодным климатом
88G-F7
внешняя секция для фильтра тонкой очистки F7
Полное название для заказа: Breezart 12000 Aqua RR-BC
Документы и гарантия
Поставляется с паспортом и руководством по эксплуатации, сертификат соответствия и требования к монтажу — во вкладке «Документация». Гарантия производителя, гарантийное и сервисное обслуживание — по всей России.
