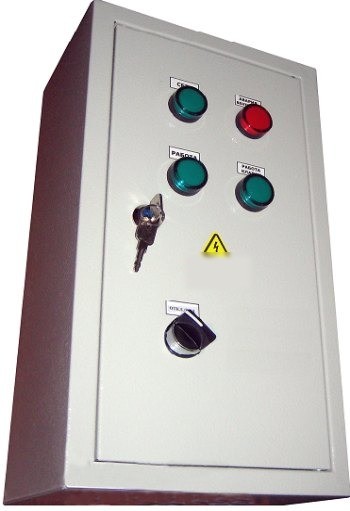

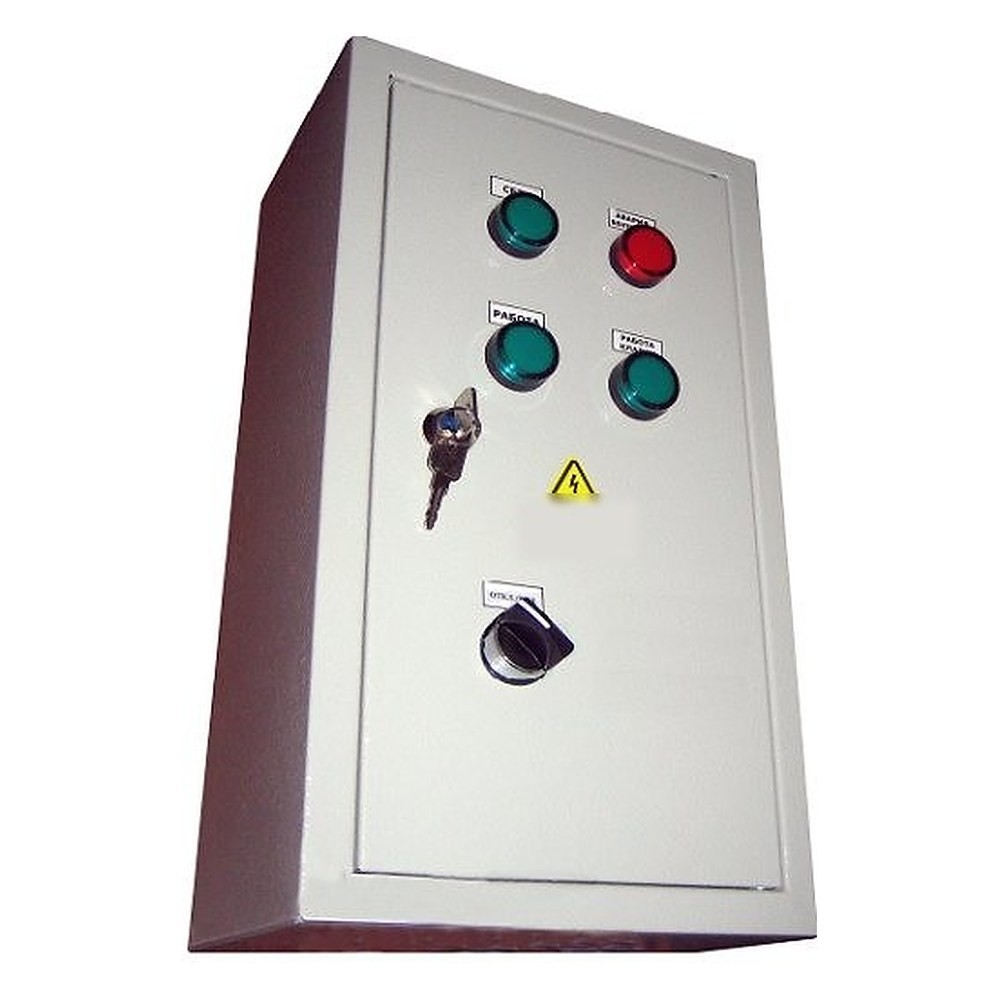

Щит управления противопожарными клапанами AIRS ЩУК-П-220/ОЗК*5 — на 5 клапанов
⚙️ Подбор и заказ
Описание
AIRS ЩУК-П-220/ОЗК*5 — 5 клапанов (ОЗК). Щит управления противопожарными клапанами: огнезадерживающими (ОЗК) или дымоудаления (КДУ) — от одного до восемнадцати приводов в одном корпусе.
Цена
Технические характеристики
| Питание щита | 1ф, 220 В, 50 Гц |
| Исполнение | 5 клапанов (ОЗК) |
| Тип клапанов | ОЗК — огнезадерживающие · КДУ — дымоудаления |
| Количество приводов | от 1 до 18 |
| Питание приводов | 220 В |
| Корпус | металл IP54, навесной |
| Контроль линий связи | КЛ — до каждого привода |
| Сигнализация | звуковой сигнализатор аварий (З) |
| Выходные сигналы | 3 «сухих» контакта состояния |
Что делает щит
Щит управляет группой приводов противопожарных клапанов по команде пожарной автоматики: огнезадерживающие клапаны закрывает, клапаны дымоудаления открывает. Положение каждого клапана выведено на дверь щита.
Целостность линии до каждого привода контролируется постоянно, поэтому обрыв кабеля к любому клапану обнаруживается сразу. Состояние группы передаётся «сухими» контактами в диспетчерскую.
Что это даёт
Где применяется
- Системы дымоудаления зданий и паркингов
- Огнезадерживающие клапаны на границах пожарных отсеков
- Многоэтажные жилые и общественные здания
- Объекты, где клапаны разнесены по этажам и отсекам
Схема подключения
Схема подключения входит в паспорт щита и идёт в комплекте поставки. Пришлём заранее: напишите в форме на этой странице или позвоните — подберём исполнение и вышлем схему на согласование до заказа.
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Обычный щит по сигналу «Пожар» вентилятор останавливает — ровно наоборот тому, что нужно от системы дымоудаления. Противопожарный щит удерживает вентилятор в работе.
Без индекса КЛ обрыв кабеля до двигателя или привода клапана обнаружится только на проверке, а не в момент пожара.
Логика работы противоположная: огнезадерживающий клапан по сигналу «Пожар» закрывается, клапан дымоудаления открывается.
Подбор и заказ. Назовите тип клапанов, их количество и напряжение приводов — подберём исполнение и посчитаем цену в калькуляторе выше.
